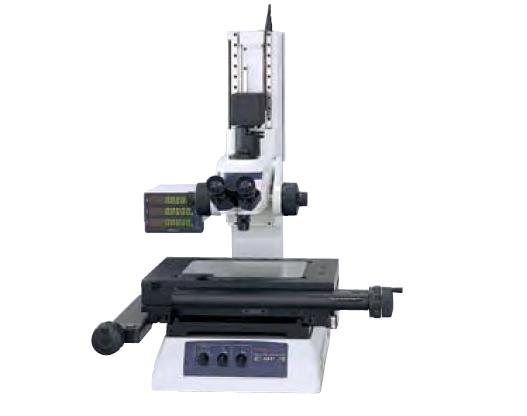

特點
亮視場、大視野觀察可得到清晰、無閃爍的正像。
使用長工作距離的目鏡，放大倍率可達200X（總倍率4000X）
和高級檢測顯微鏡一樣采用校正光學系統（FS系列）
亮視場/暗視場觀察，偏光觀察和微分干涉對比（DIC）觀察。
使用立柱兩側的微調/粗調旋鈕進行調焦和測量。
帶有鏡頭和旋轉盤。
增強型目鏡可有效緩解眼睛疲勞。
性能參數
2軸型(X, Y) | 型號 | MF-UA505B | MF-UA1010B | MF-UA2010B | MF-UA2017B | MF-UA3017B | MF-UA4020B |
貨號 | 176-567 | 176-568 | 176-569 | 176-570 | 176-571 | 176-572 | |
3軸型(X, Y, Z) | 型號 | MF-UB505B | MF-UB1010B | MF-UB2010B | MF-UB2017B | MF-UB3017B | MF-UB4020B |
貨號 | 176-587 | 176-588 | 176-589 | 176-590 | 176-591 | 176-592 | |
調焦方式 | 手動調焦（粗調焦：10mm/rev 微調焦：0.1mm/rev) | ||||||
測量方法 | 線性導軌和電子光柵尺 | ||||||
目鏡 | 標配 | 10X 可選配15X 20X | |||||
物鏡 | 選配 | 1X----100X | |||||
輪廓照明 | 帶有可調整光圈的遠心照明系統 | ||||||
鹵素?zé)襞?/span>(12V 50W) | |||||||
光強度可調，無級亮度調整 | |||||||
表面照明 | 帶有可調整光圈的科勒照明系統 | ||||||
鹵素?zé)襞?/span>(12V 50W) | |||||||
光強度可調，無級亮度調整 | |||||||
Z軸 | 移動范圍 | 150mm (6”) | 220mm (8.7”) | ||||
聚集 | 手動調焦（粗調焦：10mm/rev 微調焦：0.1mm/rev) | ||||||
示值精度 | (5+0.04L)um L為測量長度 （20?C時） | ||||||
XY工作臺 | 測量范圍 | 50x50mm | 100x100mm | 200x100mm | 200x170mm | 300x170mm | 400x200mm |
移動裝置 | 帶有快速移動開關裝置 | ||||||
測量精度 | (2.5+0.02L)um L為測量長度 JIS B7153 （20?C時） | ||||||
旋轉角度 | - | - | - | ±5° | ±5° | ±3° | |
最大工件高度 | 150mm (6”) | 220mm (8.7”) | |||||
最大工件重量 | 10kg (22lbs) | 20kg (44lbs) | 15kg (33lbs) | ||||
分辨率 | 0.001mm/ 0.0005mm/ 0.0001m/ .0001”/ .00005”/.00001” | ||||||
數據輸出 | RS-232數據輸出端口 | ||||||
電源 | 100/110/120/220/240V AC, 50/60Hz | ||||||
可選配件 | 光纖照明裝置，QM-DATA數據處理器，電子聚集系統，QSPAK視像測量軟件 | ||||||
